(一)传统人造草坪足球场的痛点

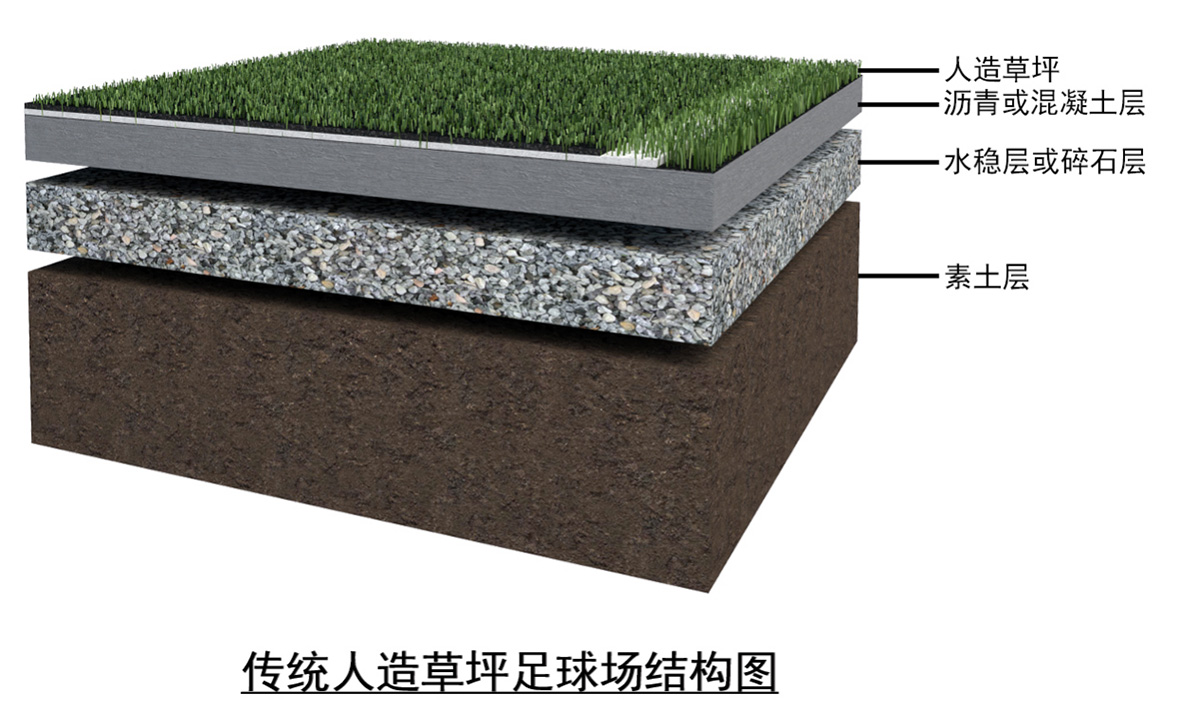

痛点一:市场上传统人造草坪足球场的基础通常都是由素混凝土层或沥青混凝土层。素混凝土层和沥青混凝土层硬度大,没有透水功能,排水速度慢,不是人造草坪基础的最佳选择。
痛点二:人造草坪如果要改造成天然草坪,只能连基础一起拆除重做,这将需要花费大量的人力物力。
(二)新型人造草坪足球场

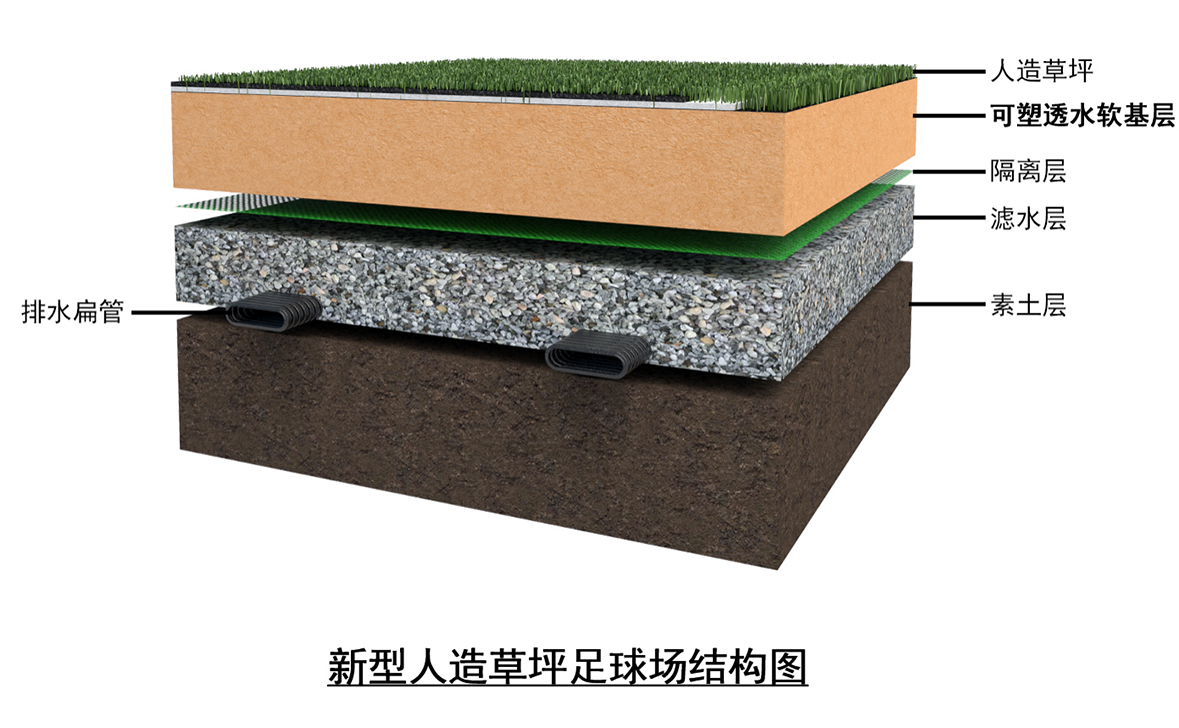

基于人造草坪足球场上述痛点、环境保护和运动安全考虑,我公司自主研发了一种可塑透水软基层及其施工方法。
可塑:该软基层可塑性强,利于造坡;
透水:使用该基础的足球场兼顾表面排水和垂直渗水功能,能第一时间导走场地雨水;
舒适:且建成后的场地软硬度适中,接近于高端天然草坪足球场,对使用者的安全有更好的保障;
切换:将来如果想把人造草坪改成天然草坪,只需清除掉人造草坪,对原有基础简单处理,便可直接种植天然草坪。
(一)安全性好:与天然草坪根系层所用的材料极为接近。经过专业检测,软基础硬度平均值不大于130,传统硬化基础硬度超过800。球员在上面踢球不仅舒适度好,而且很大程度上也保护了运动员膝关节不损伤,就算摔倒受伤程度也会大大降低。
(二)更环保:软基础使用的都是天然原材料,在施工制作过程中没有异味,不对环境造成污染,可以现场制作,而且材料都是可循环利用。
(三)弹性更均匀:软基础的做法是全场统一流程施工,结构非常均匀,足球的反弹高度也比较均匀。传统做法主要靠铺设拼装的缓冲垫调整场地硬度,在安装过程中拼接的角或者边和缓冲垫中间的硬度会产生差异,而且使用久了之后缓中垫容易变形,导致场地弹性不均匀。
(四)排水速度快:软基础人造草足球场不仅有表面坡度排水,还可以垂直渗水。排水速度非常快。传统做法只能靠表面排水,如果表面有不平整的地方,只能通过空气蒸发,速度非常慢。
(五)改造废弃物少:由于软基础主要是采用天然材料,如果需要改造场地,这些材料都是可循环利用材料,改造起来简便、经济、快速。
(六)兼容性好:软基础不仅适用人造草坪,将来如果要改造成天然草坪或者混合草坪,只需对原有基础简单处理即可,简便、经济、快速。
(七)性价比高:在标准相同的情况下,可塑透水软基础比传统做法性价比更高。
(八)回弹力好:软基础做法的场地硬度均匀,球员们在场地运动舒适度非常好。传统做法如果要达到130的硬度,主要靠面层的缓冲垫及填充颗粒来减震,所以面层踩起来会感觉比较软,奔跑起来比较吃力。
(九)吸热效果好:软基础具有一定的保水功能,夏天吸热性好,很大程度减低了草坪温度,最多可降低10℃,提升了舒适性,也一定程度延长了草坪使用寿命。
(十)海绵城市效益:软基础具有排水、保水的性能,对应下雨和暴晒的天气具有良好的“弹性”,在雨天不仅能垂直渗水,减轻城市排水问题,还能保持基础层土壤的自然含水量,在炎热天气蒸发水分降温,改善草坪温度。
软基础人造草坪足球场灵活度高,可根据项目实际情况调整产品配置方案,适用范围包括健身、业余训练、专业训练、专业比赛等几个档次,适用标准涵盖非标、国家标准、国际足联标准。我们将通过现场考察、交流,充分了解客户需求后,提供相匹配的方案。
(一)盲排系统

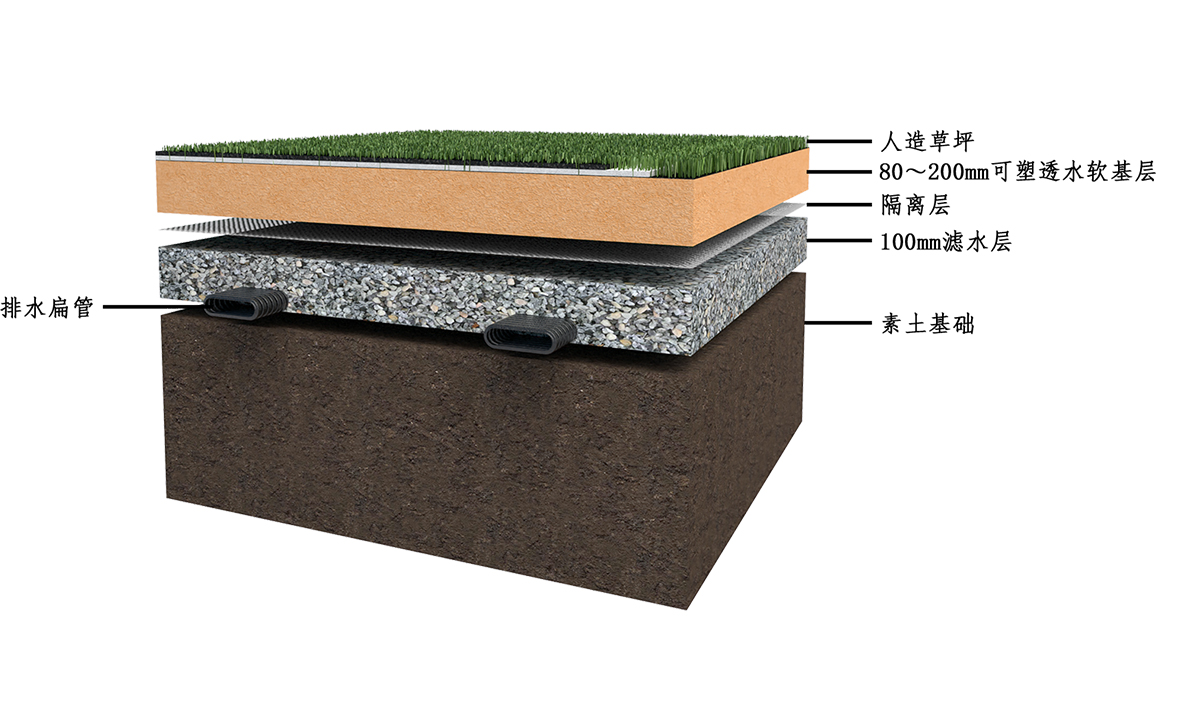

结构从下至上,最底层为盲排系统,本场地采用表面排水和结构渗水相结合的方式,由于足球场面积大而且平坦,对足球场地的排水要求非常重要,足球场地积水将直接影响场地使用,长期积水还会影响草坪的寿命。本项目建成后的足球场采取了场地表面排水法和基层渗排法相结合的方式。
场地表面呈龟背造型,表面坡度不大于0.5%,靠着足球场地的纵向及横向坡度,将降雨的水排出场外。
而基层渗排法是将地表排水后的余水,经松散的基层渗到地下,同时经过基层内的盲管排出场外的排水沟中。另一方面基层也能将地下水隔离,保持地表的自然含水量,对于人造草坪足球场,这是保持场地温度的重要手段。
可塑透水软基层的垂直渗水速度每小时应大于12毫米,滤水层的垂直渗水速度每小时应大于180毫米;足球场横向间距5m设置排水扁管,安装于滤水层底部接入排水沟,排水扁管的技术参数为,规格:158mm×40mm;开槽尺寸3.0mm×25mm;横向抗压强度> 200kPa;垂直刚度(@5%变形率)> 1000kN/m2。
(二)滤水层
为了提升场地的排水性能,加快场地排水速率,提高场地的蓄水能力,防止或减轻应暴雨积水对上面层的影响,场地设置了滤水层:厚度100mm,渗水速率:实验室法应大于3.0mm/min,碎石粒径10~30mm,重量比大于90%。
(三)隔离层
滤水层上方需覆盖一层隔离层,为网状结构,采用100g/m2无纺布。隔离层可以防止上层可塑透水软基层经雨水冲刷造成的沙土流失,具有增加基础稳定性的功能。
(四)可塑透水软基层
将沙子和辅料按一定的配比:沙子70%~90%,辅料10%~30%进行混合,将混合好的沙子和辅料回填至场地内粗平、洒水、压实、精平、打孔,形成了可塑透水软基层。本项目推荐采用的是100mm厚的可塑透水软基层,其在软基础足球场中扮演着至关重要的作用,为足球场增强了可塑性、降低了表面硬度、提供了垂直渗水功能和草坪切换功能。
人造草坪铺设之前需要对可塑透水软基层各项指标进行检测,应满足团体标准TGDID 1043—2022《人造草坪软基础技术要求及检验方法》各项技术指标,具体为: ①场地硬度:可塑透水软基层的场地硬度平均值不大于130,偏离系数不大于0.3;②坡度:与场地长轴线成直角方向的坡度应不大于5‰;③平整度:可塑透水软基层表面凹凸的程度,3 m长度范围内任意两点相对高差不大于10 mm;④可塑透水软基层渗水速率:采用圆筒法应大于0.2 mm/min;⑤含水率:可塑透水软基层含水率应在9%~36%之间;⑥环境保护要求:可塑透水软基层材料各项污染物项目指标均不得高于GB 36600-2018《土壤环境质量建设用地土壤污染风险管控标准》建设用地第一类用地筛选值。
(五)人造草坪面层
搭配可塑透水软基层的人造草坪无需铺设缓冲垫层,便具有优越的运动性能,与传统硬化做法相比,更具有性价比。人草坪面层系统方面,我们将针对的项目的具体需求,灵活调整人造草坪、石英砂、橡胶颗粒的选配方案,为每个客户量身打造定制化方案。
(一)国家标准:GBT 20033.3-2006《人工材料体育场地使用要求及检验方法 第1部分:足球场地人造草面层》
序号 | 项目 | 具体要求 |
1 | 规格、划线、朝向 | 符合国际足球联合会竞赛规则的规定 |
2 | 场地坡度 | 不大于0.8% |
3 | 平整度 | 3m范围内高差不大于10mm |
4 | 渗水速率 | 圆筒法应大于3.0mm/min |
5 | 球反弹率 | 30%~50% |
6 | 球滚动距离 | 4m~10m |
7 | 角度球反弹率 | 45%~70% |
8 | 冲击吸收 | 55%~70% |
9 | 垂直变形 | 4mm~9mm |
10 | 牵引力系数 | 1.2μ~1.8μ |
11 | 滑动阻力 | 120~220 |
12 | 拉伸、连接强度 | 应大于15N/mm |
13 | 防磨损性能 | 耐磨模拟试验后,草坪颜色应无明显改变,其性能应符合序号5~12的要求 |
14 | 抗老化性能 | 经紫外线照射和高温老化后,草坪底衬的拉伸强度应符合序号12的要求 |
15 | 安全和环境保护 | 应具有阻燃性和抗静电性能,并符合国家的有关环境要求 |
(二)国际足联标准:FIFA QUALITY、 FIFA QUALITY PRO场地质量要求
序号 | 项目 | FIFA QUALITY | FIFA QUALITY PRO | 实验室测定 | 场地测定 |
1 | 球回弹 | 0.60m~1.0m | 0.60m~0.85m | √ | √ |
2 | 球反弹角 | 45%~70% | 45%~60% | √ | √ |
3 | 球滚动 | 4~10m | 4~8m | √ | √ |
4 | 冲击吸收 | 57%~68% | 62%~68% | √ | √ |
5 | 球垂直变形 | 6mm~11mm | 6mm~10mm | √ | √ |
6 | 转动阻力(扭矩) | 27Nm~48Nm | 32Nm~43Nm | √ | √ |
7 | 表面摩擦 | 0.35~0.75 | 0.35~0.75 | √ | |
8 | 表面磨损 | ±30% | ±30% | √ | |
9 | 温度测定 | 参考信息 | 参考信息 | √ | |
10 | 飞溅物测定 | N/A | Note<1.5% or≥1.5% | √ | |
11 | 产品颜色 | ≥灰卡3级 | ≥灰卡3级 | √ | |
12 | 表面磨损 | ±30% | ±30% | √ | |
13 | 产品颜色 | ≥灰卡3级 | ≥灰卡3级 | √ | |
14 | 草丝测试 | 5000小时UV | 5000小时UV | √ | |
15 | 填充物测试 | ≥灰卡3级,形状一致 | ≥灰卡3级,形状一致 | √ | |
16 | 连接带拉断强度 | 1000N/100MM | 1000N/100MM | √ | |
17 | 连接带剥离强度 | 75N/100MM | 75N/100MM | √ | |
18 | 草丝拔出力 | ≥30N | ≥30N | √ | |
19 | 软垫层抗拉强度 | ≥0.15MPa | ≥0.15MPa | √ | |
20 | 透水性能 | ≥180mm/h | ≥180mm/h | √ |
(三)团体标准:TGDID 1043—2022《人造草坪软基础技术要求及检验方法》
序号 | 项目 | 具体要求 |
1 | 场地硬度 | 场地硬度平均值不大于130,偏离系数不大于0.3 |
2 | 坡度 | 与场地长轴线成直角方向的坡度应不大于5‰ |
3 | 平整度 | 3 m长度范围内任意两点相对高差不大于10 mm |
4 | 滤水层渗水速率 | 实验室法应大于3.0 mm/min |
5 | 可塑透水软基层渗水速率 | 采用圆筒法应大于0.2 mm/min |
6 | 含水率 | 可塑透水软基层含水率应在9%~36%之间 |
7 | 环境保护要求 | 可塑透水层材料各项污染物项目指标均不得高于GB 36600-2018《土壤环境质量建设用地土壤污染风险管控标准》建设用地第一类用地筛选值 |
(四)企业标准:Q/XWCY0001—2022《人造草坪足球场可塑透水软基层验收要求及检验方法》
序号 | 项目 | 具体要求 |
1 | 场地硬度 | 平均值应不大于125,偏离系数应不大于0.28。 |
2 | 坡度 | 与场地长轴线成直角方向的坡度应不大于5‰ |
3 | 平整度 | 3m长度范围内任意两点相对高差不大于9mm |
4 | 渗水速率 | 采用圆筒法应大于0.3 mm/min |
5 | 含水率 | 可塑透水软基层含水率应在10%~35%之间 |
6 | 环境保护要求 | 可塑透水软基层材料各项污染物项目指标应符合GB 36600-2018中建设用地中第一类用地的筛选值 |
1.客户咨询
设有专门的一对一服务渠道,可以及时解答客户的疑问,保证每个客户的需求都得到专业的服务。
2.现场勘察
通过初步沟通,派遣专业技术人员对项目现场进行勘察,与客户进行面对面沟通,充分了解客户意图。
3.制定方案
结合项目现场情况、客户提供的资料和需求,定制项目专属方案,装订成册。
4.项目报价
根据定制方案、市场行情,提供免费实时报价。我们将在报价上详细标明产品参数,确保价格透明,不乱报、不虚报。
5.设计图纸
根据国家相关规范和设计要求,对项目进行图纸深化设计,提供一整套施工图纸。
6.场地施工
根据设计文件和施工现场的实际情况对机械进行布置,编制施工方案和进度计划。按照国家施工规范的安全操作规程进行施工,并接受监督部门的监督和指导。
7.竣工验收
请有资质的第三方检测机构对场地各项指标进行检测。检测合格后出具检测报告及场地认证证书。
8.售后服务
提供全过程的服务跟踪,即使场地施工完毕,也同样享有使用效果、质量保证、产品跟踪等全方位服务
